คู่มือฉบับสมบูรณ์และมีประโยชน์สำหรับประเภทแผงการเข้าถึงผนัง drywall และขั้นตอนการติดตั้ง

แผงการเข้าถึง Drywall คืออะไรและเหตุใดจึงมีความสำคัญ?

แผงปิดผนังยิปซั่มเป็นประตูแบบถอดได้หรือแบบบานพับที่ติดตั้งแบบฝังลงในผนังหรือเพดานแผ่นยิปซั่ม ช่วยให้เข้าถึงระบบประปา กล่องรวมสายไฟฟ้า แดมเปอร์ HVAC หรือส่วนประกอบโครงสร้างโดยไม่ต้องตัดผ่านผนังยิปซั่มที่เสร็จแล้วในแต่ละครั้ง การเลือกประเภทแผงที่เหมาะสมและติดตั้งอย่างถูกต้องในครั้งแรกจะช่วยประหยัดเวลาในการซ่อมแซม และป้องกันความเสียหายของผนังยิปซั่มที่มีค่าใช้จ่ายสูงทุกครั้งที่เรียกใช้บริการในอนาคต

ตามการประมาณการของอุตสาหกรรม วางไม่ดีหรือผิดขนาด แผงการเข้าถึง เพิ่มงานแก้ไขโดยเฉลี่ย 2–4 ชั่วโมงต่อการเข้ารับการบริการแต่ละครั้ง คู่มือนี้ครอบคลุมหมวดหมู่แผงหลักๆ ทุกประเภท กฎการกำหนดขนาดและการวางกรอบที่สำคัญ และคำแนะนำในการติดตั้งแบบสมบูรณ์ เพื่อให้ผู้รับเหมาและช่าง DIY สามารถติดตั้งได้ถูกต้องในครั้งเดียว

ประเภทหลักของแผงการเข้าถึง Drywall

การทำความเข้าใจว่าประเภทแผงใดที่เหมาะกับโครงการของคุณคือการตัดสินใจที่สำคัญที่สุด การเลือกที่ไม่ถูกต้องทำให้เกิดช่องว่าง การสั่น รหัสขัดข้อง หรือแผงที่ไม่สามารถเปิดได้ในพื้นที่แคบ

แผงลูกปัดหน้าแปลน Drywall มาตรฐาน

เหล่านี้เป็นแผงที่อยู่อาศัยที่พบบ่อยที่สุด โครงโลหะหรือพลาสติกที่มีหน้าแปลนลูกปัดผนังยิปซั่มถูกติดตั้งในช่องเปิดแบบหยาบที่เป็นกรอบ และตัวประตูเองก็ยอมรับการฝังแผ่นยิปซั่ม เพื่อให้แผงผสานเข้ากับผนังโดยรอบได้อย่างลงตัว ขนาดโดยทั่วไปมีตั้งแต่ 6×6 นิ้ว ถึง 24×24 นิ้ว เหมาะที่สุดสำหรับผนังและเพดานที่ทาสีหลังการติดตั้ง เพื่อให้ได้ผลลัพธ์ที่แทบมองไม่เห็น

แผงเข้าถึงแบบฝัง (ไขควง-สลัก)

แผงฝังมีประตูโลหะหรือพลาสติกเนื้อแข็งซึ่งอยู่ในระดับเดียวกับพื้นผิวผนัง สลักไขควงสี่แฉกช่วยปิดประตู สิ่งเหล่านี้พบได้ทั่วไปในอาคารพาณิชย์ ห้องเอนกประสงค์ และพื้นที่เครื่องจักรที่พื้นผิวที่มองไม่เห็นมีความสำคัญน้อยกว่าการเข้าอย่างรวดเร็วและเข้าถึงเครื่องมือได้ ขนาดเชิงพาณิชย์มาตรฐานได้แก่ 12×12, 14×14 และ 16×16 นิ้ว แม้ว่าขนาดที่กำหนดเองจะมีอยู่ทั่วไปก็ตาม

แผงการเข้าถึงที่ทนไฟ

กำหนดโดยรหัสเมื่อใดก็ตามที่ช่องเปิดเข้าถึงทะลุผนังหรือเพดานที่ทนไฟ ตัวอย่างเช่น ผนังทางเดินที่ทนไฟ 1 ชั่วโมงหรือ 2 ชั่วโมงในอาคารหลายครอบครัวหรือโครงสร้างเชิงพาณิชย์ แผงเหล่านี้มีรายการ UL (เช่น UL 10B หรือ UL 10C) และโดยทั่วไปจะใช้โครงสร้างเหล็กขนาด 20 เกจหรือหนักกว่าพร้อมซีลกันรั่ว การใช้แผงที่ไม่ได้รับการจัดอันดับในส่วนประกอบที่กันไฟถือเป็นการละเมิดหลักปฏิบัติที่อาจส่งผลให้การตรวจสอบล้มเหลวและมีความเสี่ยงต่อความรับผิด

แผงเข้าถึงฉนวน

ใช้ในผนังภายนอก ช่องใต้หลังคา และเพดานพื้นที่คลานซึ่งประสิทธิภาพการระบายความร้อนมีความสำคัญ แกนฉนวน (โพลีไอโซไซยานูเรตแข็งทั่วไปหรือโฟม EPS) จะถูกเชื่อมเข้ากับแผงประตู แผงฉนวนคุณภาพได้ค่า R ระหว่าง R-10 ถึง R-20 ช่วยรักษาความสมบูรณ์ของโครงสร้างอาคาร มองหาแผงที่มีการซีลปะเก็นอย่างต่อเนื่องรอบๆ ขอบด้านนอก เพื่อป้องกันการแทรกซึมของอากาศ

แผงพลาสเตอร์สต็อป (โคลนใน)

ออกแบบมาสำหรับปิดผิวด้วยวีเนียร์พลาสเตอร์หรือสกิมโค้ต แทนที่จะใช้เทปปิดผนังยิปซั่ม โครงมีขากลับที่กว้างขึ้นซึ่งทำหน้าที่เป็นเครื่องปาดปูนปลาสเตอร์ หลังจากฉาบปูนแล้ว มีเพียงเส้นผมบางๆ เท่านั้นที่เผยให้เห็นเส้นรอบวงของแผง สิ่งเหล่านี้เป็นตัวเลือกที่ถูกต้องสำหรับโครงการปรับปรุงประวัติศาสตร์ที่ใช้ระบบปูนปลาสเตอร์แบบเปียก

ระบบแผงที่ถอดออกได้

ในการใช้งานบางประเภท โดยเฉพาะเหนือเพดานแบบหล่นหรือในการไล่ตามกลไก ควรใช้แผงแบบถอดได้ทั้งหมดโดยไม่มีบานพับ แผงเหล่านี้ติดหรือยึดด้วยแรงเสียดทานเข้ากับกรอบและสามารถยกออกทั้งหมดได้ เพื่อให้อุปกรณ์หรือท่อขนาดใหญ่สามารถผ่านช่องเปิดได้ เป็นเรื่องธรรมดาในการก่อสร้างทางอุตสาหกรรมและการโรงแรม

การล็อคแผงการเข้าถึง

สำหรับแผงในพื้นที่เข้าถึงสาธารณะที่มีแผงไฟฟ้า การปิดแก๊ส หรือการควบคุมที่ละเอียดอ่อน จะมีการติดตั้งกระบอกล็อคกุญแจหรือกุญแจล็อคเข้ากับประตู รหัสอาคารส่วนใหญ่กำหนดให้มีแผงล็อคสำหรับตู้ไฟฟ้าที่สาธารณชนสามารถเข้าถึงได้ ตัวเลือกการล็อคกระบอกสูบประกอบด้วยแกนแบบกุญแจมาตรฐานหรือแกนแบบเปลี่ยนได้ Best/Falcon สำหรับระบบมาสเตอร์คีย์

ข้อกำหนดเกี่ยวกับขนาดแผงการเข้าถึงและกรอบ

ขนาดช่องเปิดที่หยาบที่ถูกต้องและโครงที่มั่นคงไม่สามารถต่อรองได้ แผงที่อยู่ในกรอบขนาดเล็กหรือนอกกรอบจะไม่สามารถปิดแบนหรือปิดผนึกได้อย่างถูกต้อง

วิธีการกำหนดขนาดแผงด้านขวา

ช่องเปิดต้องมีขนาดใหญ่เพียงพอสำหรับแขนของบุคคลหรือร่างกายส่วนบนของบุคคล เพื่อเข้าถึงส่วนประกอบที่สามารถให้บริการได้ลึกที่สุด ตามกฎการปฏิบัติ:

• การเข้าถึงวาล์วหรือการปิด (วาล์วเดี่ยว): ขั้นต่ำ 12×12 นิ้ว
• การเข้าถึงกล่องรวมสัญญาณไฟฟ้า: ขั้นต่ำ 14×14 นิ้ว ตาม NEC 314.29
• การทำความสะอาดท่อประปาหรือการเข้าถึงกับดัก: ขั้นต่ำ 18×18 นิ้ว
• ทางเข้าแบบเต็มตัว (ช่องเก็บของสำหรับคลาน): ขั้นต่ำ 22×30 นิ้ว ต่อ IRC R408.4

ตรวจสอบการแก้ไขรหัสท้องถิ่นเสมอ เนื่องจากเขตอำนาจศาลบางแห่งกำหนดให้ต้องมีขนาดขั้นต่ำที่ใหญ่กว่า

วางกรอบการเปิดแบบหยาบ

ช่องเปิดแบบหยาบจะต้องถูกล้อมกรอบด้วยส่วนหัวเตียงสองชั้นและแผ่นธรณีประตูหากอยู่ระหว่างสตั๊ดสองตัว หรือมีสตั๊ดพิการและมีสิ่งกีดขวางหากกีดขวางช่องสตั๊ดเดี่ยว ช่องเปิดแบบหยาบควรมีขนาดใหญ่กว่าขนาดช่องเปิดแบบหยาบที่ระบุไว้ของแผงประมาณ 1/4 นิ้วถึง 1/2 นิ้ว ในแต่ละด้านเพื่อให้สามารถปรับระดับและลูกดิ่งได้ ใช้ระดับและสี่เหลี่ยมจัตุรัสกับสมาชิกเฟรมทุกตัว กรอบแผงที่ติดตั้งออกมาจากลูกดิ่งแม้แต่ 1/8 นิ้วจะพันกันเมื่อปิด

ข้อควรพิจารณาเกี่ยวกับระยะห่างของสตั๊ดและตง

กรอบตรงกลางขนาด 16 นิ้วแบบมาตรฐานรองรับแผงที่มีความกว้างสูงสุด 14 นิ้วโดยไม่ต้องมีกรอบเพิ่มเติม สำหรับการวางกรอบตรงกลางขนาด 24 นิ้ว แผงที่มีความกว้างสูงสุด 22 นิ้วจะพอดีในช่องเดียว แผงใดๆ ที่กว้างกว่าช่องเดียวจำเป็นต้องมีโครงกรอบสองเท่าในแต่ละด้าน เพื่อรักษาความสมบูรณ์ของโครงสร้างผนัง

เครื่องมือและวัสดุที่จำเป็นสำหรับการติดตั้ง

การรวบรวมทุกอย่างก่อนเริ่มงานช่วยป้องกันการไปร้านฮาร์ดแวร์ระหว่างงานและทำให้งานดำเนินไปอย่างมีประสิทธิภาพ

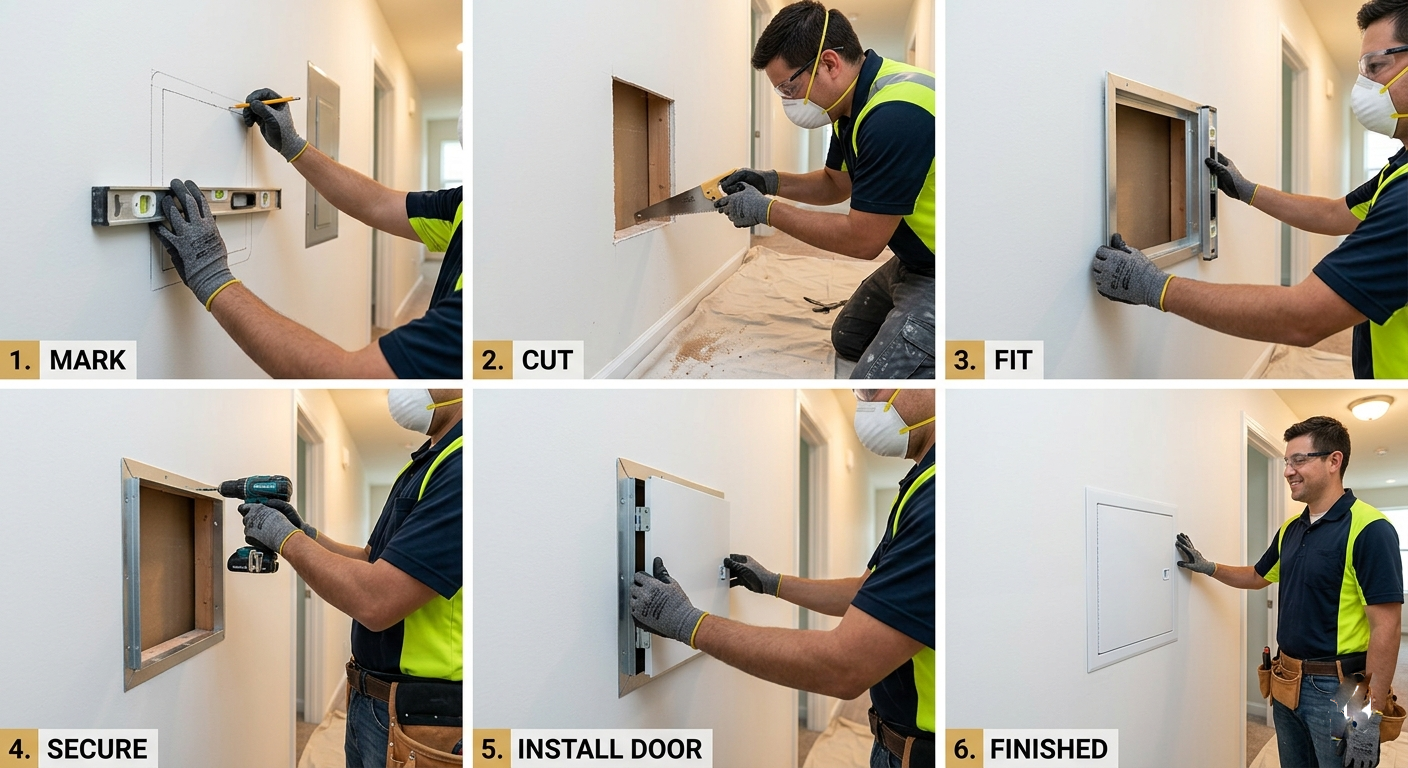

การติดตั้งแผงการเข้าถึง Drywall ทีละขั้นตอน

ทำตามขั้นตอนเหล่านี้ตามลำดับ การข้ามไปข้างหน้า โดยเฉพาะอย่างยิ่งในการจัดวางและการจัดเฟรม เป็นสาเหตุหลักของแผงที่ไม่ตรงแนวและการโทรกลับ

ขั้นตอนที่ 1: ค้นหายูทิลิตี้และทำเครื่องหมายการเปิด

ใช้เครื่องมือค้นหาสตั๊ดและเครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัสเพื่อยืนยันว่าไม่มีสายไฟ ท่อ หรือท่อที่มีกระแสไฟฟ้าไหลผ่านโซนการตัดที่วางแผนไว้ ทำเครื่องหมายที่กึ่งกลางของส่วนประกอบเป้าหมาย จากนั้นจัดวางขนาดช่องเปิดคร่าวๆ ด้วยดินสอและกรอบสี่เหลี่ยม ตรวจสอบการวัดสองครั้งก่อนตัด การตัดสายไฟที่มีกระแสไฟฟ้าหรือสายจ่ายทองแดงถือเป็นอันตรายและมีราคาแพง

ขั้นตอนที่ 2: วางกรอบการเปิด

หากช่องเปิดตกอยู่ในช่องสตั๊ดที่มีอยู่ ให้ตัดผนังยิปซั่มในช่องนั้นออกก่อน (คุณจะแทนที่ด้วยแผง) ติดตั้งบล็อคแนวนอน—โดยทั่วไปจะเป็นไม้ขนาด 2×4—ที่ด้านบนและด้านล่างของช่องเปิดที่ต้องการ โดยตอกตะปูหรือขันสกรูระหว่างเดือยขนาบข้าง หากแผงขยายช่องสตัดมากกว่าหนึ่งช่อง ให้เพิ่มสตัดคิงและสตัดทริมเมอร์ในแต่ละด้าน และติดตั้งส่วนหัวแบบสองเท่าที่ด้านบนและด้านล่าง ส่วนประกอบเฟรมทั้งหมดจะต้องอยู่ในระนาบเดียวกับหน้าสตั๊ดที่มีอยู่ กรอบแผงจึงวางเรียบ

ขั้นตอนที่ 3: ตัด Drywall

ให้คะแนน drywall ตามแนวโครงร่างของคุณด้วยมีดอรรถประโยชน์ จากนั้นตัดผ่านด้วยเลื่อยวงเดือนหรือเครื่องมือสั่น จับใบมีดแนบกับโครงให้แน่นเพื่อให้ได้ขอบที่สะอาดและรองรับ นำส่วนที่ตัดออก หากขอบผนังยิปซั่มด้านข้างของช่องเปิดไม่ได้รับการรองรับ (ไม่มีหมุดยึดอยู่ด้านหลัง) ให้เพิ่มบล็อกเสริมขนาด 2×4 เพื่อยึดโครงแผงไว้

ขั้นตอนที่ 4: ตั้งค่ากรอบแผง

เลื่อนกรอบแผงเข้าไปในช่องเปิด สำหรับแผงหน้าแปลนบีด หน้าแปลนจะเหลื่อมผิวหน้าของผนังยิปซั่มประมาณ 3/4 นิ้วทุกด้าน ตรวจสอบเฟรมเพื่อดูระดับและแนวดิ่ง—ปรับแผ่นรองหากจำเป็น ยึดเฟรมผ่านรูที่เจาะไว้ล่วงหน้าเข้ากับเฟรมโดยใช้สกรูที่ให้มาหรือ สกรู drywall ขนาด 1-5/8 นิ้ว ที่ระยะห่างสูงสุด 8 นิ้ว . อย่าขันสกรูบนโครงพลาสติกแน่นเกินไป เพราะจะทำให้โครงโค้งงอและป้องกันไม่ให้ประตูปิดสนิท

ขั้นตอนที่ 5: เทปและเสร็จสิ้น (แผงลูกปัดหน้าแปลน)

ทาส่วนผสมข้อต่ออเนกประสงค์บางๆ บนหน้าแปลนลูกปัด โดยฝังเทปตาข่ายไว้ที่แต่ละมุม ขนนกสารประกอบให้เกินขอบหน้าแปลน 6-8 นิ้วเพื่อให้มองไม่เห็นการเปลี่ยนแปลง ทาชั้นที่สองหลังจากที่ชั้นแรกแห้งสนิท (โดยทั่วไปคือ 24 ชั่วโมง) ทรายเบา ๆ ด้วย 120-grit ก่อนทารองพื้น การเคลือบแบบบางสามชั้นจะให้ผลลัพธ์ที่เรียบกว่าชั้นเคลือบหนาชั้นเดียวเสมอ

ขั้นตอนที่ 6: รองพื้น ทาสี และติดตั้งตัวแทรกประตู

รองพื้นผนัง drywall และหน้าแปลนที่เสร็จแล้วด้วยไพรเมอร์ drywall PVA ก่อนทาสี สำหรับแผงที่มีประตูแทรก drywall ให้ตัดแผ่น drywall ขนาด 1/2 นิ้วเพื่อให้พอดีกับช่องวงกบประตู ยึดให้แน่นด้วยคลิปหรือกาวที่ให้มา และปิดหน้าของส่วนแทรกให้ตรงกับผนัง แขวนประตูไว้บนบานพับหรือติดไว้ในกรอบ และทดสอบสลักเพื่อให้ทำงานได้อย่างราบรื่น หน้าประตูควรอยู่ห่างจากพื้นผิวผนังโดยรอบไม่เกิน 1/16 นิ้ว —มองเห็นช่องว่างเพิ่มเติมและบ่งบอกถึงข้อผิดพลาดในการวางเฟรมหรือการติดตั้ง

การติดตั้งแผงกันไฟ: ข้อกำหนดโค้ดเพิ่มเติม

การติดตั้งแผงเข้าถึงแบบกันไฟเกี่ยวข้องกับขั้นตอนเพิ่มเติมนอกเหนือจากการติดตั้งมาตรฐาน การไม่ปฏิบัติตามคำแนะนำในการติดตั้ง UL จะทำให้รายการและระดับการทนไฟของส่วนประกอบผนังทั้งหมดเป็นโมฆะอย่างแน่นอน

• ใช้เฉพาะประเภทตัวยึดและปริมาณที่ระบุในคำแนะนำในการติดตั้งผลิตภัณฑ์ UL เท่านั้น ไม่อนุญาตให้ใช้ทดแทน
• ใช้น้ำยาซีลกันไฟหรือยาแนวกันไฟรอบๆ ขอบนอกทั้งหมดของเฟรมตรงบริเวณที่สัมผัสกับผนังยิปซั่ม ตามคำแนะนำในรายการ
• อย่าตัดแผงประตูหรือกรอบ การปรับเปลี่ยนช่องใดๆ จะทำให้รายการเป็นโมฆะ
• ติดป้ายกำกับแผงด้วยหมายเลขรายการ UL และระดับการทนไฟ หากจำเป็นตามประมวลกฎหมายท้องถิ่น
• จัดทำเอกสารการติดตั้งแผง (รุ่น หมายเลข UL ตำแหน่ง) สำหรับบันทึกการทนไฟของอาคาร

เขตอำนาจศาลส่วนใหญ่ปฏิบัติตาม IBC มาตรา 716 สำหรับแผงเข้าถึงที่มีอัตราการติดไฟ โปรดยืนยันกับหน่วยงานที่มีเขตอำนาจศาล (AHJ) ก่อนทำการติดตั้งในชุดประกอบที่ได้รับการจัดอันดับ

ข้อผิดพลาดในการติดตั้งทั่วไปและวิธีหลีกเลี่ยง

การเลือกระหว่างกรอบแผงโลหะและพลาสติก

วัสดุทั้งสองทำงานได้ดีในการใช้งานที่เหมาะสม การตัดสินใจขึ้นอยู่กับข้อกำหนดด้านปริมาณงาน สภาพแวดล้อม และคุณภาพงานสำเร็จ

โครงเหล็กและโลหะกัลวาไนซ์

โครงเหล็กเป็นมาตรฐานระดับมืออาชีพสำหรับการใช้งานเชิงพาณิชย์ กันไฟ และการใช้งานที่มีการจราจรหนาแน่น เหล็กรีดเย็นขนาด 16 เกจ รองรับแรงกระแทกโดยไม่เกิดการงอ ผิวเคลือบสังกะสีหรือเคลือบสีฝุ่นต้านทานการกัดกร่อนในสภาพแวดล้อมที่ชื้น เช่น หลังผนังห้องอาบน้ำหรือในห้องเครื่องกล โครงโลหะยังยอมรับพุกผนังยิปซั่มได้อย่างน่าเชื่อถือมากขึ้น หากการจัดเฟรมที่ไม่ตรงต้องใช้จุดยึด

โครงพลาสติก (ABS)

แผงพลาสติก ABS มีน้ำหนักเบากว่า ราคาถูกกว่า และไม่เป็นสนิม ทำให้เหมาะสำหรับการใช้งานในที่พักอาศัยที่มีความชื้นสูง เช่น ห้องน้ำและห้องซักรีด ไม่เหมาะกับชิ้นส่วนที่ทนไฟหรือเพดานที่มีขนาดใหญ่กว่า 12×12 นิ้ว เนื่องจากความแข็งแกร่งของโครงสร้างลดลง โครงพลาสติกสามารถติดตั้งคนเดียวได้ง่ายกว่าเนื่องจากมีน้ำหนักน้อยกว่าแผงเหล็กที่เทียบเท่ากันอย่างมาก

ข้อมูลจำเพาะของแผงการเข้าถึงเพดาน

การติดตั้งฝ้าเพดานทำตามขั้นตอนพื้นฐานเช่นเดียวกับแผ่นผนัง แต่นำมาซึ่งความท้าทายที่ไม่เหมือนใคร นั่นคือ แรงโน้มถ่วงทำงานตรงข้ามกับคุณ และแผงจะต้องรองรับน้ำหนักของตัวเองได้อย่างน่าเชื่อถือตลอดหลายทศวรรษ

• ใช้กลไกหยุดบานพับเสมอ บนแผงฝ้าเพดานเพื่อไม่ให้ประตูเปิดเกิน 90 องศา และทำให้บานพับตึง
• สำหรับแผงบนเพดานที่มีขนาดใหญ่กว่า 16×16 นิ้ว ให้ใช้โครงเหล็กสำหรับใช้บนเพดาน เพราะโครงพลาสติกไม่เหมาะสม
• ติดตั้งเม็ดยาแนวกันเสียงต่อเนื่องระหว่างกรอบแผงและผนังยิปซั่มเพดานสำหรับแผงในชุดประกอบที่มีการป้องกันเสียง
• ใช้คนสองคนสำหรับแผงที่มีขนาดใหญ่กว่า 14×14 นิ้ว คนหนึ่งถือ อีกคนหนึ่งยึด
• สำหรับประตูทางเข้าห้องใต้หลังคา IRC ต้องมีขั้นต่ำ ค่าฉนวน R-30 เหนือฟักในเขตภูมิอากาศ 3 ขึ้นไป

การบำรุงรักษาและการดูแลระยะยาว

แผงปิด drywall ที่ติดตั้งอย่างเหมาะสมต้องการการบำรุงรักษาเพียงเล็กน้อย แต่การตรวจสอบประจำปีอย่างรวดเร็วจะป้องกันไม่ให้ปัญหาเล็กๆ น้อยๆ กลายเป็นปัญหาราคาแพง

• ตรวจสอบหมุดบานพับและกลไกสลักทุกปี หยดน้ำมันเครื่องหากรู้สึกว่าบานพับแข็ง
• ตรวจสอบการปิดผนึกขอบบนแผงฉนวนและแผงกันไฟเพื่อหารอยแตกร้าวหรือการสูญเสียแรงอัด เปลี่ยนปะเก็นฉนวนหรือโฟมทุกๆ 10 ปี หรือเมื่อเสื่อมสภาพอย่างเห็นได้ชัด
• ทาสีหน้าประตูใหม่ด้วยสีผนังโดยรอบหลังจากทาสีห้องใหม่เพื่อรักษารูปลักษณ์ที่ดูเรียบหรู
• ห้ามทาสีแผงปิดเด็ดขาด หากประตูถูกทาสีเข้ากับกรอบโดยไม่ได้ตั้งใจ ให้ใช้มีดยูทิลิตี้ขีดเส้นสีก่อนจะดันสลัก
• หลังจากงานประปาหรือไฟฟ้าหลังแผง ตรวจสอบให้แน่ใจว่าประตูยังคงปิดแบบฝังอยู่และสลักล็อคได้สะอาดดีก่อนที่จะดำเนินการงานให้เสร็จสิ้น

ข้อมูลอ้างอิงด่วน: การเลือกประเภทแผงตามการใช้งาน
